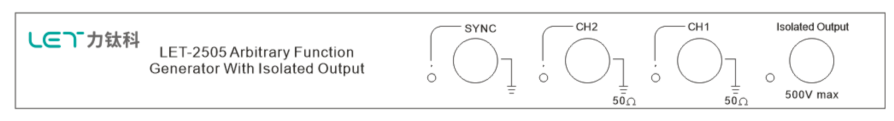

LET-2505信号发生器(带隔离输出)

LET-2505信号发生器带有隔离的信号源输出，可以满足不断增长需要的环路分析或频率响应分析的需要，内置了和CH1隔离的1：1输出功能，可以配合所有的环路测试系统来实现信号的隔离输入，特别是开关电源的稳定性分析要求，隔离输出可以直接连接电源的反馈回路的注入点，从而省去了昂贵的隔离变压器的要求。

隔离输出的参数:

ü 频率范围：1Hz—5MHz

ü 幅度：0—2Vp-p（50欧姆）

ü 阻抗：50欧姆

ü 隔离电压等级：500Vp-p

ü 波形：正弦波

ü 隔离输出的频响曲线

非隔离主要规格

l 频率范围：1uHz-25MHz

l DDS 信号发生器

l 全范围 1μHz 高频率分辨率

l 20ppm 频率稳定度

l 带隔离的信号输出（10Hz-5MHz），配合示波器完成开关电源的环路响应分析;

l 任意波形能力
