产品描述

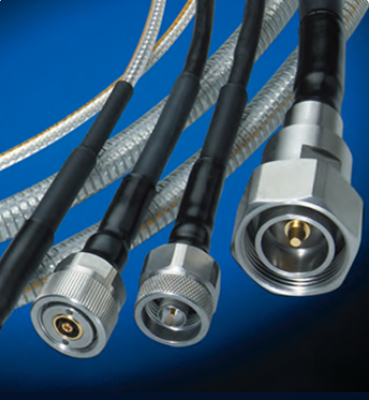

低损耗稳相电缆
应用：广泛用于通讯、电子对抗、军用导航、雷达、航空等电子设备中。产品对Gore MCC系列国外产品。
特点：1、优良的温度稳相和机械相性能；
2、超低损耗；
3、优良的幅度稳定性；
4、良好的屏蔽性；
5、良好的弯曲性能；
6、良好的功率处理能力。
| 型号 | RWLP50-1.5A | RWLP50-2.6A | RWLP50-3.8A | RWLP50-4A | RWLP50-6.3A | ||||||
| 替代进口型号 | Gore 3506 | Gore 3507 | Gore 3449 | MCC UFB205A | MCC UFB311A | ||||||
| 物理结构尺寸 | |||||||||||
| 导体类型 | 单芯 | 单芯 | 单芯 | 单芯 | 单芯 | ||||||
| 绝缘材料 | PTFE | PTFE | PTFE | PTFE | PTFE | ||||||
| 重量（g/m） | 18 | 33 | 50 | 63.4 | 130 | ||||||
| 电气性能 | |||||||||||
| 频率范围 | DC～40GHz | DC～40GHz | DC～26.5GHz | DC～26.5GHz | DC～18GHz | ||||||
| 屏蔽效果 | >90dB | >90dB | >90dB | >90dB | >90dB | ||||||
| 阻抗特性 | 50±2Ω | 50±2Ω | 50±2Ω | 50±2Ω | 50±2Ω | ||||||
| Vp（%） | 0.77 | 0.83 | 0.83 | 0.83 | 0.83 | ||||||
| 机械与环境性能 | |||||||||||
| 最小弯曲半径 | 安装弯曲（mm） | 15 | 18 | 20 | 20 | 35 | |||||
| 重复弯曲（mm） | 36 | 36 | 50 | 50 | 80 | ||||||
| 安装、使用温度（℃） | -55～+165 | -55～+165 | -55～+165 | -55～+165 | -55～+165 | ||||||
| 衰减（dB/100m）与平均功率（KW） | |||||||||||
| 频率 | 衰减 | 平均功率 | 衰减 | 平均功率 | 衰减 | 平均功率 | 衰减 | 平均功率 | 衰减 | 平均功率 | |
| 1GHz | 63.1 | 0.271 | 37.5 | 0.511 | 23.9 | 0.875 | 23 | 0.875 | 14.8 | 1.812 | |
| 4GHz | 129.1 | 0.132 | 76.1 | 0.252 | 48.5 | 0.431 | 46.6 | 0.431 | 30.2 | 0.886 | |
| 8GHz | 186 | 0.092 | 108.9 | 0.176 | 69.4 | 0.301 | 66.6 | 0.302 | 43.4 | 0.615 | |
| 12GHz | 231 | 0.074 | 134.6 | 0.142 | 85.8 | 0.244 | 82.3 | 0.244 | 53.9 | 0.496 | |
| 18GHz | 287.7 | 0.059 | 166.7 | 0.115 | 106.2 | 0.197 | 101.9 | 0.197 | 67.1 | 0.398 | |
| 26.5GHz | 324.8 | 0.05 | 204.8 | 0.094 | 130.5 | 0.16 | 125.2 | 0.16 | - | - | |
